HSG - L - 01 -  D/d × 100 -E 2 5 0 1

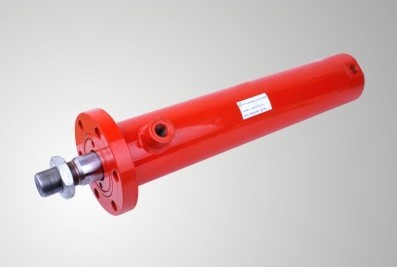

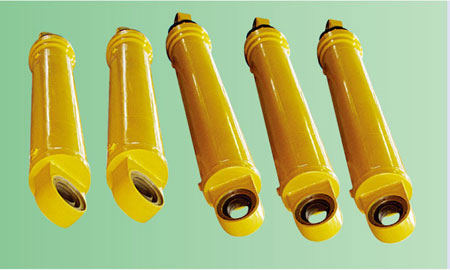

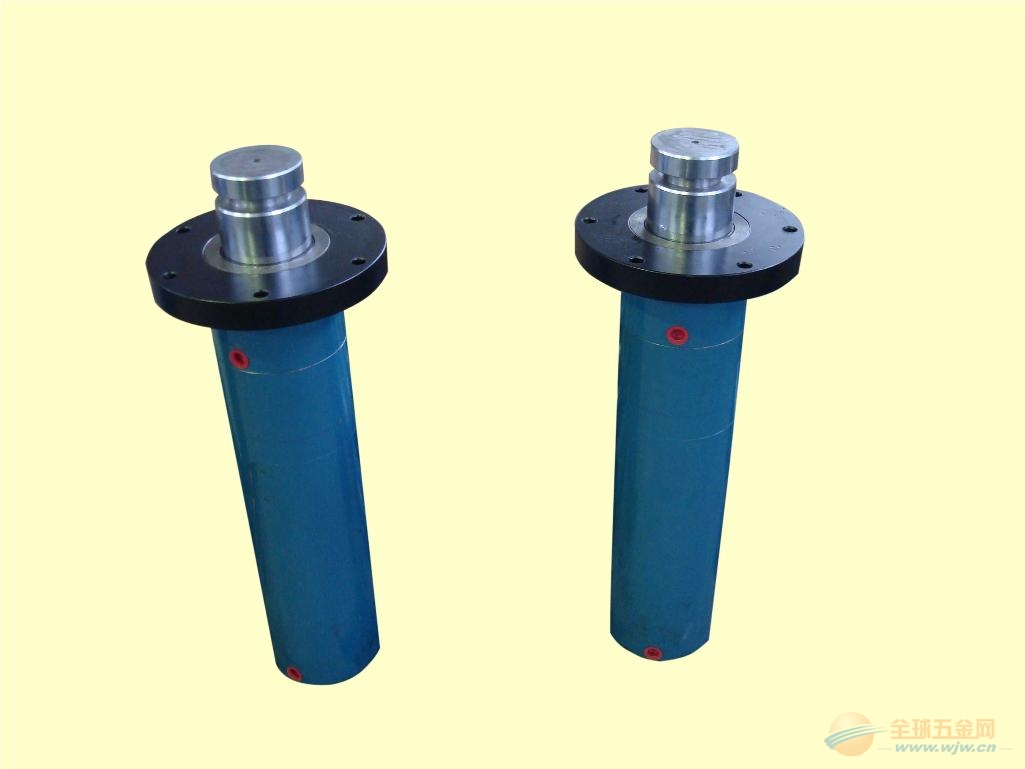

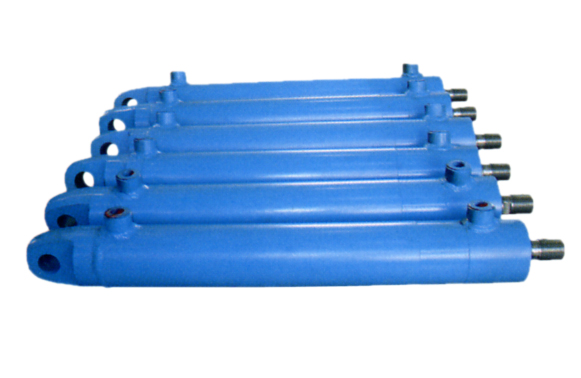

　　HSG-雙作用單桿活塞式液壓缸
　　L-缸蓋連接方式：L=螺紋式（缸徑≤Φ80）；K=卡鍵式（缸徑≥Φ80）
　　01 –設計序號
　　D/d –缸徑mm/活塞桿徑mm
　　100-液壓缸行程
　　E-壓力等級16MPa
　　2 –缸頭、缸筒連接方式：1=缸頭耳環帶襯套；2=缸頭恥環帶關節軸承；3=鉸軸（用于缸徑≥Φ80卡鍵式連接）；4=端部法蘭（用于缸徑≥Φ80卡鍵式連接）；5=中部法蘭（用于缸徑≥Φ80卡鍵式連接）
　　5 –活塞桿端連接方式代號：1=桿端外螺紋；2=桿端內螺紋（缸徑≥63）；3=桿端外螺紋桿頭耳環帶襯套；4=桿端內螺紋桿頭耳環帶襯套（缸徑≥63）；5=桿端外螺紋桿頭耳環帶關節軸承；6=桿端內螺紋桿頭耳環帶關節軸承（缸徑≥63）；7=整體式活塞桿耳環帶襯套（缸徑=40、50）；8=整體式活塞桿耳環帶關節軸承（缸徑=40、50）
　　0-緩沖部位代號：0=不帶緩沖；1=兩端帶緩沖；2=缸頭端帶緩沖；3=桿頭端帶緩沖
　　1 –油口連接方式代號：1=內螺紋
　　L1-活塞桿端連接方式代號：L1=桿端外螺紋；L2=桿端外螺紋▲
　　O –工作介質代號：O=機油、液壓油；W=高水基（乳化液）
　　注：型號說明中凡標有▲的目前均按非標處理。

注：1.速比Ψ為活塞腔有效面積與活塞桿腔有效面積之比。
　　2.最大行程原則上是：Ψ=1.33時，S=8D；Ψ=1.45時，S=10D；Ψ=2時，S=12D；（D為缸徑）。
　　3.最小行程不包括缸頭、缸筒連接方式為鉸軸及中部法蘭型

※外形安裝連接尺寸圖（活塞桿端為外螺紋連接）

※外形安裝連接尺寸圖（活塞桿端為外螺紋桿頭耳環連接）
